美的KFXRS-38II空氣能中央熱水機組安裝使用說明書

尊敬的用戶：

　　感謝您使用美的公司的產品!

　　為了您正確使用本熱水機產品，請在安裝和使用前仔細閱讀本說明書，并妥善保管以供日后參考。

　　您所使用的是美的空氣能熱水機產品，需要進行定期的清洗和保養。如果不能得到正確的清洗與保養，其故障率將增加且使用壽命大為縮減。定期深入的清洗可以清除機組內累積的水垢或灰塵等，可以有效提升機組換熱能力，減少系統的耗電量。

　　如果冬季短時間內不使用時，請保證機組全天上電。如果冬季長期不使用時，請務必排凈系統中的水，避免系統凍裂。

　　請您每年定期與美的當地服務網點或直接與我司聯系，我司將指派專業人員給您提供有償的檢查和保養服務。

　　全國24小時服務熱線：400-8899-315

　　1、注意事項

　　安裝使用前，請詳細閱讀本安裝使用說明書。

　　以下所述為安全上應注意的重要內容，請務必遵守。

　　以下圖標所代表的意義為：

　　▲注意表示錯誤處理將導致人員傷害或物資損失。

　　▲警告表示錯誤處理將導致人員受重傷或死亡。

　　▲警告

　　1、請委托經銷商或專業人員安裝，安裝人員須具備相關專業知識。禁止自行安裝，否則，可能導致漏水、觸電、火災等事故。

　　2、當機組需要移動、維修或再安裝時，請委托經銷商或專業人員進行操作，禁止自行維修或再安裝，否則，可能導致漏水、觸電、火災等事故。

　　3、機組不可安裝在易燃物(油漆、涂料、汽油、化學試劑等)附近，以防止發生火災或爆炸。

　　4、若不幸發生火災，應立即將主電源關閉并采取相應正確的滅火措施。

　　5、請使用指定容量的保險絲，不可使用鐵絲、銅絲代替，否則將使機組嚴重損壞或發生火災。

　　6、客戶自行購買的選配件必須使用本公司指定產品，否則可能導致漏水、觸電、火災等事故。

　　7、進行電氣安裝時應遵守國家相關規定。

　　8、機組必須進行可靠的接地。

　　▲注意

　　1、必須安裝漏電保護開關，否則可能導致人員觸電。

　　2、正確連接電纜。如果電纜連接方式錯誤，則可能損壞電氣部件。

　　3、不可用手接觸冷媒排氣管部件，以防被燙傷。

　　4、根據說明書要求對機組進行定期維護，以保證機組運行狀況良好。

　　5、若機組出現故障停機，請聯系當地美的客服中心，在找出故障原因并排除后方可重新開機，不可在故障沒有排除的情況下強行開機。

　　6、若出現制冷劑泄漏，要立即切斷機組所有電源開關。

　　7、當發生保險絲屢次熔斷或漏電保護開關頻繁跳開的情況時應立立即停止運行，切斷手動電源開關，并及時與當地經銷商或美的客服聯系解決。

　　8、此說明書所有圖示只是為解釋的目的，其外觀及功能也許和您購買的熱水機外觀和功能不完全一致，請以實際產品為準。

　　2、機組各部分名稱及尺寸

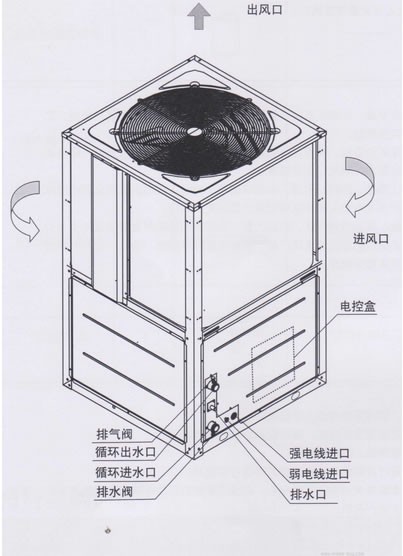

　　2-1、機組各部分的名稱

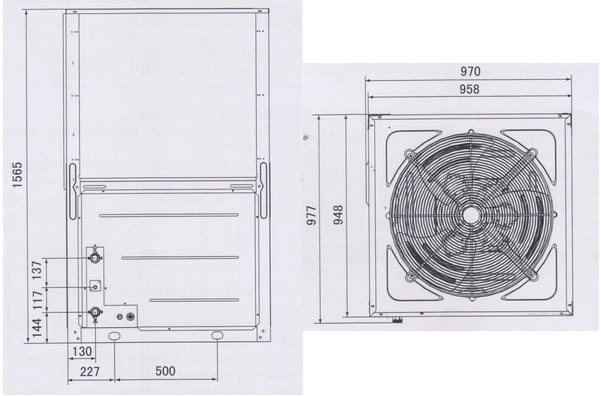

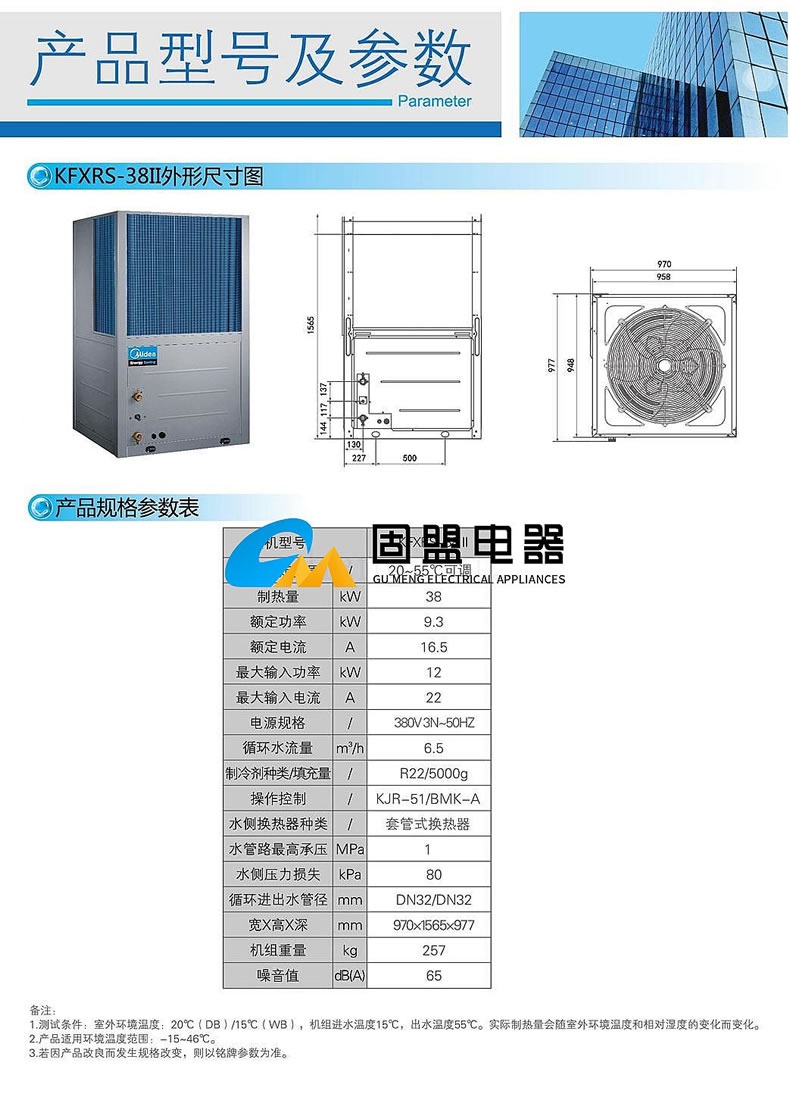

　　2-2、機組外觀尺寸(單位為mm)



　　3、機組的安裝位置

　　3-1、機組安裝位置

　　1)機組可以安裝在合適的地面上或屋面上，但均需保證足夠的承重能力和通風量。

　　表3-1

　　2)應避免將機組裝在對噪聲和振動有一定要求的地方。

　　3)機組的安裝位置應盡量避免處于陽光直射之下，要有防雨防雪措施，要遠離鍋爐煙道或其它會腐蝕冷凝盤管及機組銅管部件的空氣環境。

　　4)如果機組位于未經許可的人員能夠接近的地點，則應采取隔離安全措施，如設置防護欄等。這樣可以防止人為破壞和意外損壞，防止控制箱被打開，暴露運行的電氣元件。

　　5)機組安裝基礎高度應不低于1OOmm，要求安裝場地有排水地漏，保證排水順暢不能有積水。

　　6)對于特殊安裝要求的場合請向建筑承包商或建筑設計師或其他專業人士咨詢。

　　▲警告

　　1、確定機組安裝位置時，需便于安裝連接水管和接線，不受油煙、蒸汽、或其它熱源影響，并且機組噪音、冷熱風不影響周圍環境。

　　2、不要將機組安裝在室內，如確需室內安裝，則要求排風口距樓層天花板最小距離大于2米，并有足夠的空氣流量和通風設施。

　　3、機組使用不易燃燒和無的R22冷媒，因冷媒比重比空氣大，如冷媒泄漏，地面會被冷媒覆蓋，所以，在維修時應保持良好的通風而防止窒息。

　　4、如發現冷媒泄漏應立即停止機組運行，并及時與維修人員聯系?，F場不得有明火，因冷媒接觸明火會分解成有害氣體。

　　▲注意

　　1、把機組搬遷到另外一個地方時，必須由專業安裝技術人員安裝，用戶不可自行安裝。

　　2、如果自己不適當地安裝，可能會發生電擊或火災。

　　3、用戶應具備與本機組銘牌標示一致的合格電源。

　　4、電源線路應安裝漏電保護器等保護裝置。

　　5、請使用說明書中規定的保險絲或斷路器。

　　6、配線工作必須由有資質的電工來做，且必須符合電器安全要求。

　　7、必須確保機組良好接地，即本機的主開關必須有可靠的接地線。

　　8、如果更換電源線，必須由當地美的空調客戶服務中心或特約技術服務部的專業人員操作。

　　9、最多并聯6臺機組，超過6臺則只能運行6臺。

　　4、機組安裝位置

　　4-1、機組的吊裝

　　在吊裝過程中機組傾斜度不能大于3°，以防止機組翻倒。

　　1)吊裝繩索須至少能夠承受3倍機組重量，且務必從下圖吊裝孔穿過;同時須保證該繩索與機組接觸的地方有足夠強度的護墊加以防護，以免損傷機組。

　　2)吊鉤到機組出風網罩頂部的距離須≥500mm，且須保證該吊鉤有足夠的強度和吊裝過程中的可靠緊固。

　　3)吊裝時機身傾斜角須≤3°，且須輕搬輕放，嚴禁激烈碰撞或強行拖拽;同時嚴禁任何人員站在吊裝作業半徑內。

　　▲警告

　　機組安裝后，用于防護蒸發器的塑料中空板包裝需要拆下，若不拆除，將極大影響機組性能。

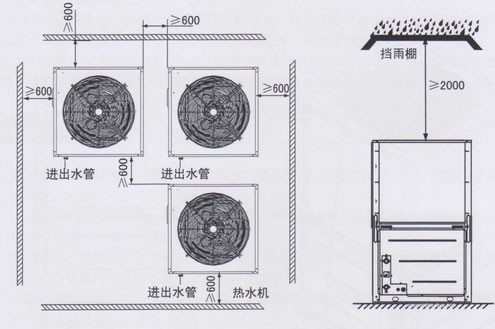

　　4-2、機組布置空間的要求(單位：mm)

　　1)為保證有足夠的氣流進入換熱器，安裝時還應當考慮機組周圍的高大建筑物引起的下沉氣流對機組排所造成的影響。

　　2)如果機組安裝在空氣流動劇烈的地方，如暴露的屋面，可考慮使用矮墻或百葉窗等措施，以防紊流干擾機組進風。機組如需設置矮墻，其高度不得超過機組。機組與矮墻或百葉窗的間距同樣要求滿足機組安裝最小間距要求。

　　3)如果機組在冬季運行，且安裝場地有可能積雪的情況下，則機組須高于積雪面，保證空氣順利流經換熱器。

　　▲注意

　　1、機組外四周墻的高度從機組底部計算不得超過1m。

　　2、機組頂部宜設置遮棚以防雨防雪，且遮棚離機組頂部的間距須保證在2m以上。

　　3、當多臺機組并排安裝時，需在機組上方安裝排風系統，將機組上方出風引開，防止出

　　4、風和回風形成短路并形成局部低溫，影響機組運行效率。

　　4-3、基礎安裝

　　1)檢查及保證機組安裝在堅實、牢固且表面平坦的混凝土基礎或金屬鋼架上。

　　2)如果機組位置太高，不便于維修人員檢修，可在機組周圍架設合適的腳手架。腳手架必須能受維修人員及維修設備的重量。

　　3)混凝土基礎需至少能承受1.5—2倍機組的重量，同時嚴禁將機組的底架埋在安裝基礎的混凝土內。

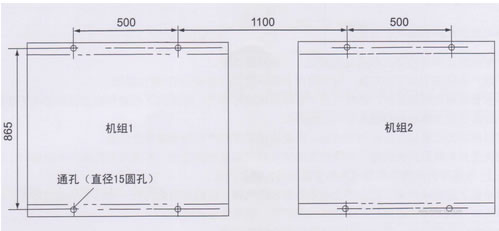

　　4-3-1、地腳螺栓安裝位置圖：(單位：m)



　　4-4、減振裝置的安裝

　　4-4-1、機組與基礎之間務必安裝減震裝置。

　　利用機組底盤上的安裝孔，可將機組通過減震裝置固定在基礎上。本機組不提供減震裝置，用戶可根據相關要求自行選配，對于安裝在高層樓頂或對振動敏感的地區，則選擇減震裝置時應先咨詢。

　　4-4-2、減震裝置安裝步驟：

　　1)確?；炷粱A的平整度在±3mm之內，然后將機組放置在墊塊上。

　　2)將機組抬高適合安裝減震裝置的高度。

　　3)卸去減震裝置的緊固螺母。

　　4)將機組放置在減震裝置上，使減震裝置的固定螺栓孔對準機座上的固定孔。

　　5)將減震裝置緊固螺母重新裝進機座上的固定孔并擰入減震裝置中。

　　6)調整減震裝置底座的工作高度，擰入校平螺栓，必須沿著周邊順序上緊螺栓一周，使減震裝置高度調整的變形量相等。

　　7)在達到正確的工作高度后便可擰緊鎖緊螺母。

　　▲注意

　　建議利用所提供的孔，將減震裝置固定在基礎上。在機組就位于基礎上之后，絕不可再移動相連的減震裝置，在減震裝置承載前也不得旋緊中心固定螺母。

　　4-5、水路系統

　　4-5-1、機組與用戶水路系統的安裝要求

　　1)各個管路的連接部位都貼有進出水標記，連管時要注意。

　　2)由于該產品使用了套管換熱器，要求用戶在循環進水口安裝安裝Y型過濾器。

　　3)用戶水管在與機組接駁前，必須對整個管路系統進行清洗，然后拆下過濾器的過濾網清洗干凈再裝上，確認管路中沒有顆粒及雜質方可與機組接駁。

　　4)與機組的進出水管接頭應采用軟連接，以便機組工作時產生的振動不會傳遞。

　　5)為確保先開水泵后再開機組，在換熱器的進水側應裝設水流開關，并將其引線接到主機的S1、S2接線端子上，水流開關的選擇參見《工程安裝指引》相關內容。

　　6)在出水管上應裝排水閥，進水管上水泵后應裝排氣閥。機組正常運行時，閥門手柄必須取走，以保證閥門無法打開，如機組運行時誤將排水閥打開，會發生斷水事故。

　　7)進出水管應做好保溫，保溫材料的厚度應符合相關標準。

　　8)在冬季環境溫度很低的情況下，夜間停機時期套管換熱器和管道內的水可能凍結，從而損壞設備和管路。為防止凍結，絕不允許機組斷電(因機組有自動防凍功能)。如果遇停電或長時間斷電，必須將系統中的水排空。

　　9)水泵選型時，必須滿足機組的流量要求，過大或過小的水流量均會不同程度的影響機組的正常使用和使用壽命。

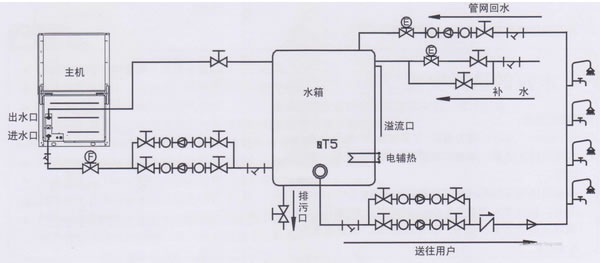

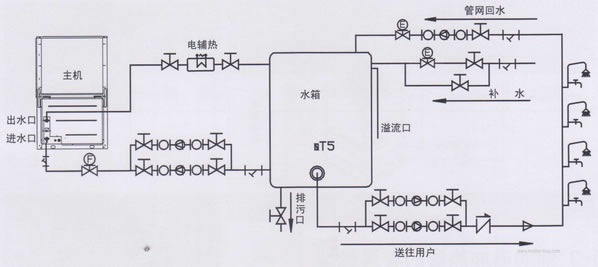

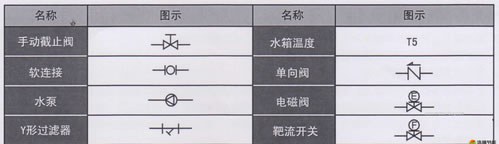

　　循環式熱泵熱水機常見安裝示意圖(示意圖僅作原理說明，不能用于指導實際工程安裝)：

　　4-6、電輔熱

　　4-6-1、熱水系統，電輔熱安裝在水箱內



　　4-6-2、熱水系統，電輔熱安裝在水管道上

　　4—7、多機組并聯，主水管管徑參見下表：

　　表4-2

　　5、配件的安裝

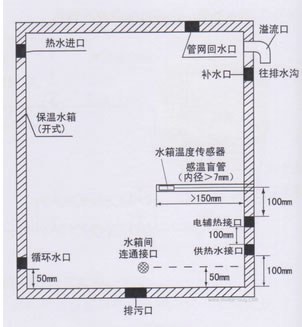

　　5-1、水箱制作要求

　　1)水箱溫度傳感器不能直接與水接觸。

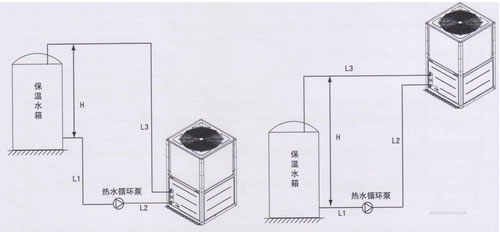

　　5-2、水泵的選擇安裝

　　水泵額定揚程：

　　1)(L1+L2+……+Ln)×阻力系數+∑局部阻力+機組阻力+H;

　　2)水泵的額定流量：單臺機組循環加熱額定流量×循環機組數。

　　單臺機組循環加熱時額定流量：水流量6.5m3/h。

　　說明：機組在水流量為6.5m3/h時的阻力是80kPa。建議循環水泵的技術參數為：額定揚程20m;額定流量為6.5m3/h。

　　5-3、輔助電加熱器的容量選型

　　1)若機組安裝在南方，如廣州、廈門等地區，則電輔熱的功率為：主機額定制熱量×(10%一30%);

　　2)若機組安裝在長江流域或西南地區，如長沙、貴陽等地區，則電輔熱的功率為：制熱量×(30%一50%);

　　3)若機組安裝在長江流域以北，如鄭州、西安等地區，則電輔熱的功率為：制熱量×(80%一90%)。

　　▲注意

　　·熱水循環泵必須選用熱水泵;循環水泵耐溫不能低于80℃。

　　·水箱必須設置感溫盲管，水箱溫度傳感器安裝在感溫盲管中。

　　6、電氣安裝

　　6-1、電氣配線

　　·機組應使用專用電源，電源電壓符合額定電壓。

　　·配線施工必須由專業技術員按照電路圖標貼進行。

　　·只可使用由本公司指定的電氣元件，并向制造商或授權經銷商要求提供安裝、技術服務。

　　·如接線不符合電氣安裝規范，可能導致控制器失靈或觸電等后果。

　　·連接的固定線路必須配有至少3mm觸點開距的全極斷開裝置。

　　·按照國家有關電器設備技術標準的要求，設置好漏電保護裝置。

　　·所有接線施工完成后，經仔細檢查無誤才可接通電源。

　　·請詳細閱讀電控箱上張貼的各種標簽。

　　·用戶切勿嘗試自行維修。如果控制器修理不當，可能導致觸電或損壞控制器等后果。用戶有任何維修的需要，請與美的維修中心聯系。

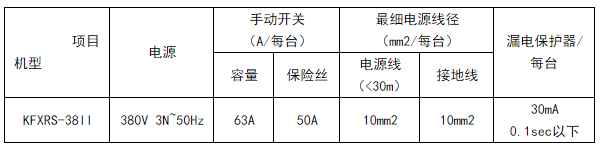

　　6-2、電源規格

　　表6.1

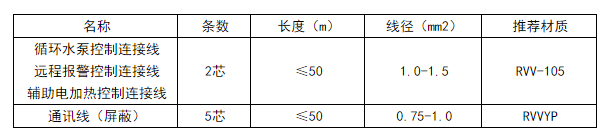

　　6-3、控制線規格

　　表6.2

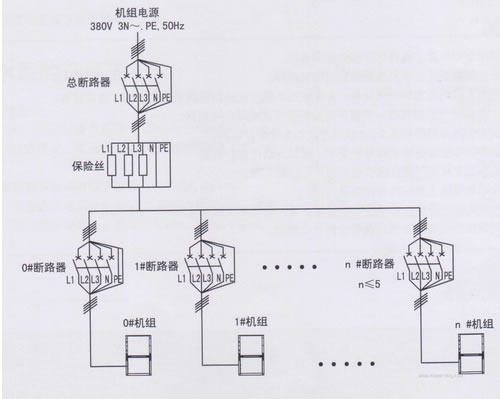

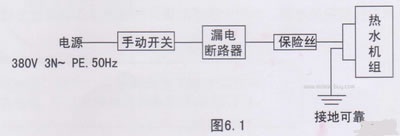

　　6-4、系統電源接線圖

　　1)單臺機組連接

　　2)多臺機組連接

　　6-5、接線步驟

　　1)檢查及保證機組正確接上地線，以防漏電事故，其接地裝置需嚴格按電工法規要求施工。

　　2)在適當位置上安裝主電源開關控制箱。

　　3)在主電源接線孔上安裝電線膠墊。

　　4)通過電線連接孔把主電源、電源中性線和接地線接到機組電控箱內。

　　5)主電源線必須通過壓線夾。

　　6)牢固的將電線接到對應的接線端子上。

　　7)主電源線的連接要求相序必須一致。

　　8)主電源應選在非專門維護人員不容易碰到的位置，以免產生誤動作，提高使用安全性。

　　9)水流開關控制線的連接：將水流開關引線(用戶自備)接到主機的S1、S2接線端子上。

　　10)輔助電加熱器控制線的連接：輔助電加熱器的交流接觸器控制線路必須通過主機接線端子。

　　11)水泵控制線的連接：水泵交流接觸器的控制線路必須通過主機接線端子。

　　6-6、電氣接線簡圖

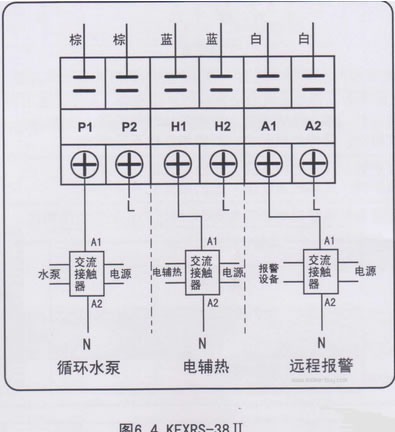

　　6-7、外接控制信號接線簡圖

　　▲注意

　　電輔熱、循環水泵、遠程報警信號均為無源開關信號，不能直接驅動負載，且控制接觸器的電流不應超過1A。

　　6-8、機組電氣控制原理圖(僅供參考)

　　▲注意

　　·故障：當主機發生故障時，停止主機運轉，所有其他單元機停止運轉;當從機發生故障時，只停此單元機，別的單元機不受影響。

　　·保護：當主機發生保護時，只停主機本身，其他單元機保持運轉;當從機發生保護時，只停此單元機，別的單元機不受影響。

　　·水流開關、水泵、輔助電加熱器只與被設定為0號地址的主機控制器相連。

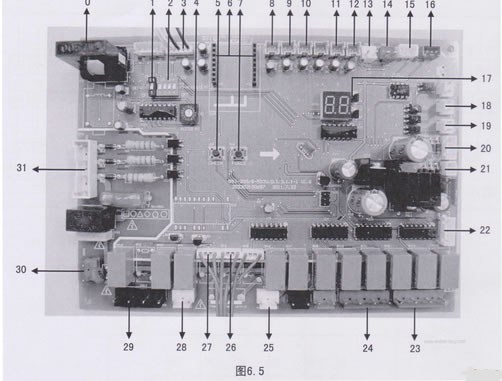

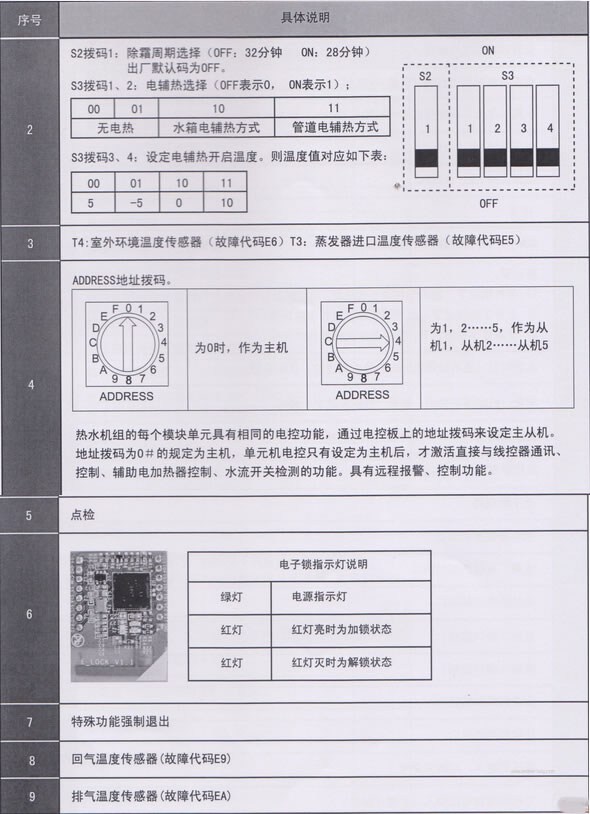

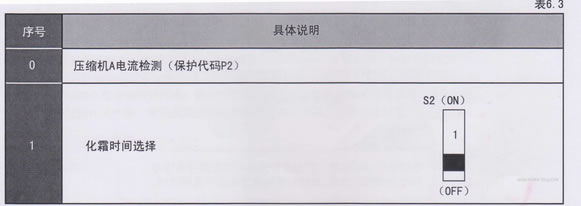

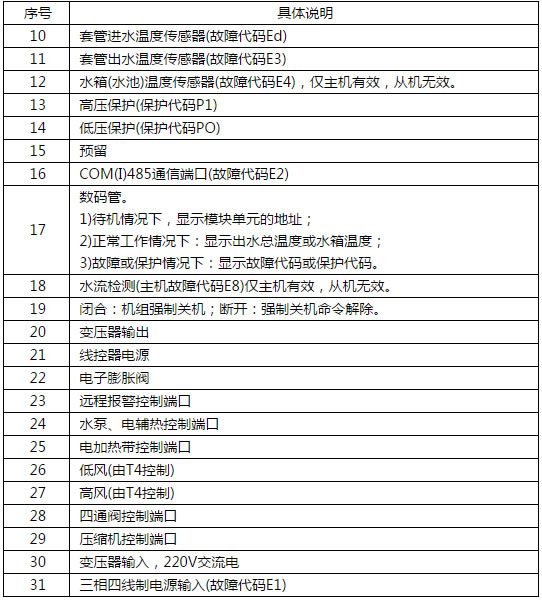

　　圖6.5各部位具體說明：

　　7、機組試運行

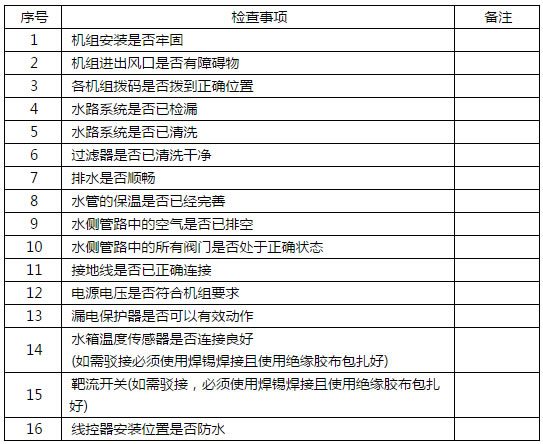

　　7-1、試運行前需檢查的事項

　　表7.1

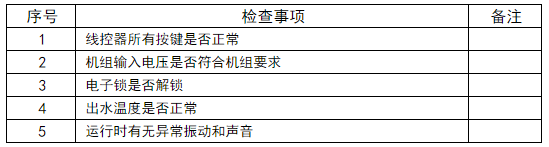

　　7-2、試運行時

　　用線控器控制熱水機組運行，請按照下列各項內容進行檢查：(若有故障，請按機組說明書所闡述的故障及其原因，并予以排除)

　　表7.2

　　8、使用方法

　　8-1、機組的使用條件

　　1)供電電壓標準：380V 3N～50Hz，正常使用電壓范圍342～415v。

　　2)為了保持良好的性能，請在下面的室外溫度條件下運轉機組：

　　▲警告

　　·如果在上述溫度之外使用機組，安全保護功能可能會動作，機組無法正常工作。操作時請勿使用鋒利尖銳物按鍵，以免損壞線控器。

　　·切勿扭曲或拉扯電控箱內的電線，以免造成接線松動，引起控制失靈。

　　·切勿用苯、稀釋劑或化學試劑擦抹電控箱內控制元件，否則可能導致脫色或元件失靈。如需清除污垢，請先將干凈布料浸泡于含有中性去污劑的水中，擰干后擦拭，再用干布料擦拭一遍。

　　·切勿施加過大的力在顯示屏或連接部位，以免引起色調變化。

　　·電控箱內帶有強電，未切斷機組電源之前，切勿接觸除線控器按鍵之外的其它任何控制元件及端子部件，以免造成人身傷害。

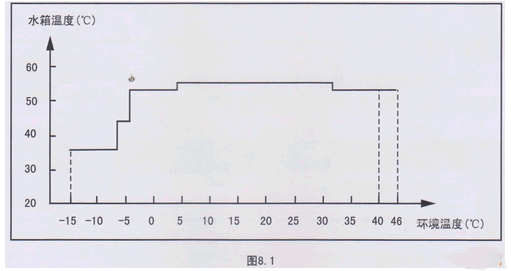

　　8-2、機組在不同氣溫下對水箱溫度的控制

　　8-3、線控器的使用

　　選配線控器型號KJR-51/BMK-A，具體說明請詳見線控器說明書。

　　9、常見故障及處理方法

　　9-1、機組的控制保護功能

　　9-1-1、機組具有如下控制保護功能：

　　1)水流保護;

　　2)電源相序保護

　　3)吸氣壓力過低保護

　　4)壓縮機過流保護

　　5)壓縮機過載保護

　　6)排氣壓力過高保護

　　7)排氣溫度過高保護

　　9-1-2、機組還具備其它控制功能：

　　1)手動測試功能

　　2)RS-485/RS232標準串行通訊接口

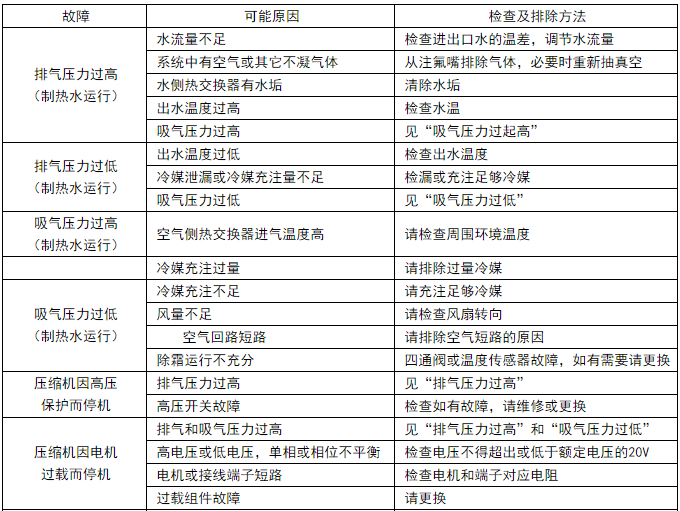

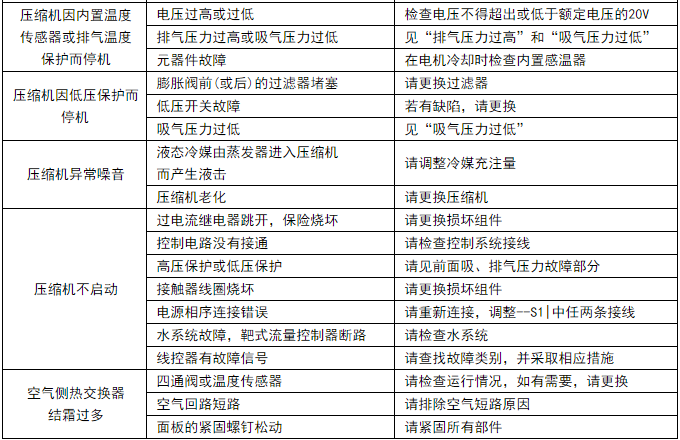

　　9-2、故障分析及排除

　　9-3、線控器的故障及其原因

　　9-3-1、故障信息及代碼

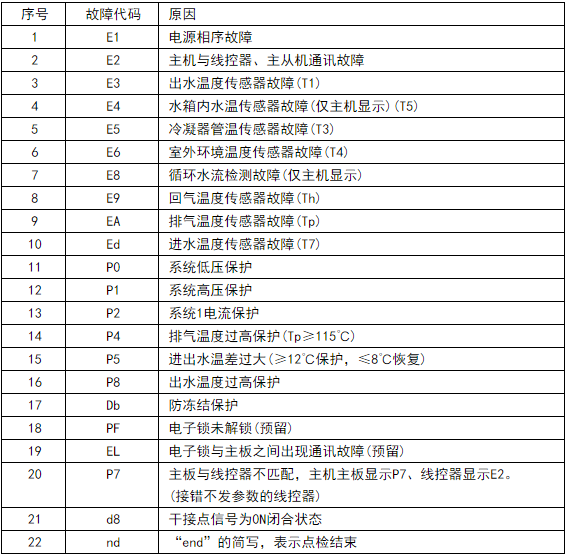

　　如機組在不正常的情況下運行，控制板、線控器上都顯示故障保護代碼，并且線控器上的指示燈會以5Hz的頻率閃爍，其主要顯示代碼如下表：

　　



　　表9-3

美的KFXRS-38II空氣能中央熱水機組安裝使用說明書

　　注：2個小時內保護連續出現3次，則機組不再啟動，顯示保護代碼，必須重新斷電上電。當機組沒有發生保護、故障時，上一次保護、故障代碼顯示“­--”。

　　9-3-2、點檢功能

　　正常顯示的內容：

　　1)待機而且沒有故障、保護的情況下主機顯示Tx，從機顯示本機地址。

　　2)運行時主機顯示Tx溫度，T5故障則顯示故障，從機顯示Tl溫度。

　　點檢參數時，如30S內無點檢動作，則直接跳轉至正常顯示。

　　室外系統芯片設置點檢按鍵，可以通過點檢觀測到室外系統的運行狀態。方便工程技術人員維護。

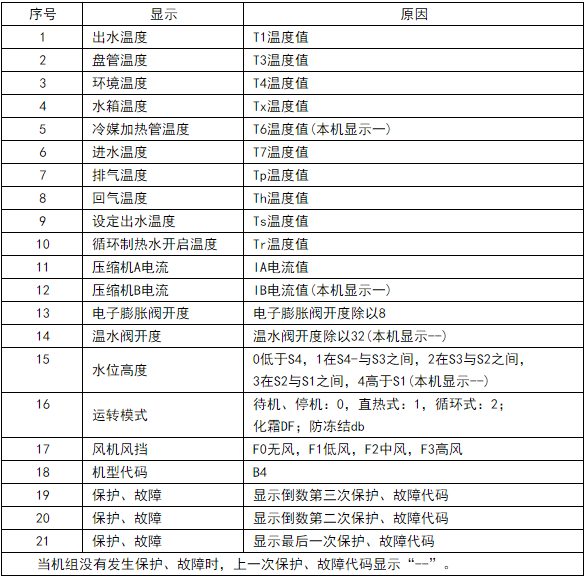

　　具體點檢顯示內容如下表所示：

　　表9.4

　　10、日常維護與清洗

　　1)機組內所有安全保護裝置均在產品出廠前設定好，用戶切勿自行調整或去除，以免造成機組損壞。

　　2)機組首次開機運行或切斷電源長時間停機(一天以上)后下一次開機時，應提前接通機組的供電電源，以保證12小時以上的預熱時間，避免壓縮機啟動帶來的損壞。

　　3)機組上請勿堆放雜物.四周應保持干燥清潔及通風良好。換熱器上積灰嚴重時應及時清理，以免影響機組性能或導致機組保護停機：

　　4)定期清理水系統中的過濾器.避免水系統堵塞引起機組保護或損壞，并經常檢查水系統補水裝置是否正常。

　　5)冬季環境溫度在零度以下時，嚴禁切斷電源，否則機組防凍保護會失效。

　　6)機組長期不用時除了應排除機組及管道系統中的水外，還應打開水箱上的放水堵頭，排出水箱內的水，防止機組凍裂。

　　7)請勿人為頻繁開停機組，請勿在機組運行時人為隨意關斷水系統手動調節閥。

　　8)經常檢查機組的各個部件的工作情況，同時檢查機組內部管路接頭和制冷劑高低壓檢測口處是否有油污，確保機組制冷劑無泄漏。

　　9)機組出現故障。用戶無法解決時，請及時與美的客服中心聯系，以便及時派人維修。

　　10)漏電保護開關點檢。

　　11)電控盒上的漏電流動作保護器運行一段時期(一般為一個月)后，需在閉合通電狀態下按動試驗按鈕，檢查漏電流動作保護器性能是否正?？煽?每按一次試驗按鈕，漏電流動作保護器均應分斷一次)，若不正常時經檢查未發現事故原因時，允許試送電一次，如不動作，應查明原因找出故障，必要時對其進行動作特性試驗，經檢查確認為漏電流動作保護器本身發生故障，應及時更換或維修。

　　12)長期運行后，水側換熱器傳熱表面會沉積碳酸鈣或其它礦物質，這些物質在傳熱表面結垢較多時，會影響傳熱性能而導致耗電增加、排氣壓力過高(或吸氣壓力過低)?？刹捎眉姿帷幟仕?、醋酸等有機酸清潔劑清洗。禁止用含氯酸或氟化物的清潔劑，因水側換熱器的材料是不銹鋼或銅，容易被其腐蝕，導致冷媒泄漏。

　　13)建議工程上選擇安裝日本NT原裝進口磁化器以達到防垢除垢、防銹除銹及滅菌等效果，該產品采用特殊高性能永久磁石，耐溫達120℃，純物理方式防垢除垢，不用化學藥劑，無需電源，免維護保養，運行成本零，使用壽命為20年。該品牌磁化器經工廠實驗室長期試驗觀察發現應用于熱泵熱水系統防垢性能優越，并可令已結垢加熱器表面垢層變得松軟易有效去除。(磁化器安裝請參考圖10.1)

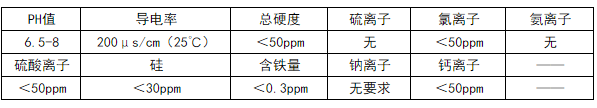

　　14)機組適應水質標準如下。

　　表10.1
